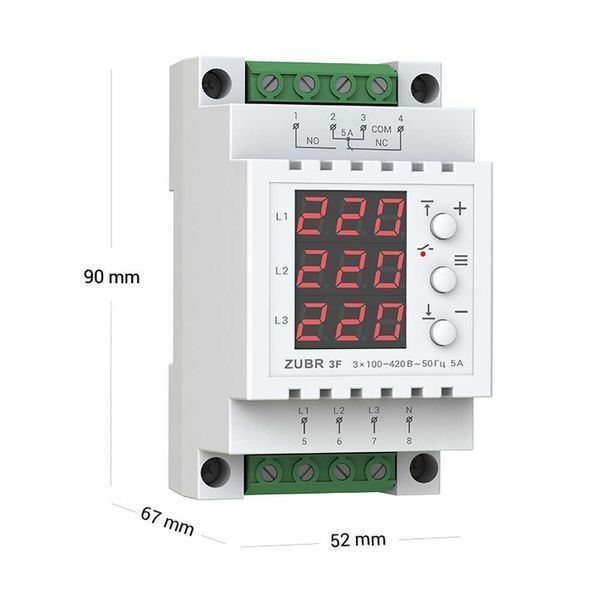

Реле напруги ZUBR 3F 5A

Відсікач напруги ZUBR 3F призначений для захисту промислового і побутового трифазного електрообладнання (в тому числі трифазних електродвигунів) від зникнення, перевищення допустимих меж напруги, асиметрії (перекосу) фаз. Реле контролю напруги ZUBR 3F також контролює порядок чергування фаз і має регульований час відключення при асиметрії (перекосі) фаз. ZUBR 3F вимірює і відображає поточне діюче значення на кожній з фаз і в разі виходу за допустимі параметри, управляє внутрішнім електромагнітним реле з перекидним контактом. Всі параметри контролю вводяться користувачем за допомогою трьох кнопок, які будуть збережені в енергонезалежній пам'яті пристрою. Живлення 3F походить від вимірюваних фаз. Для ZUBR нормальної роботи пристрою достатньо однієї фази і нуля. Завдяки цьому, 3F може використовуватися як пов- ZUBR ноцінний однофазний захист. Для комутації трифазного устаткування необхідно використовувати контактор. Контактор у комплект поставки не входить.

Реле напруги ZUBR 3F​ 5A основні характеристики:

• максимальний струм навантаження: 5 А
• межі напруги: верхня: 220-280 В; нижня: 120-210 В
• напруга живлення: не менше 100 В, не більше 400 В
• номінальна потужність навантаження: 3000 ВА
• затримка включення навантаження: 3-600 с
• перекіс фаз: 10-80 В
• час відключення при перекосі фаз: 0-30 с
• кількість комутацій під навантаженням, не менше: 50 000 циклів
• кількість комутацій без навантаження, не менше: 100 000 циклів
• спосіб монтажу: на дін-рейку
• габаритні розміри ГхШхВ: 80х90х54 мм
• ступінь захисту: IP20
